HW10 Pro-czyszczenie i konserwacja

Montaż i demontaż rury metalowej

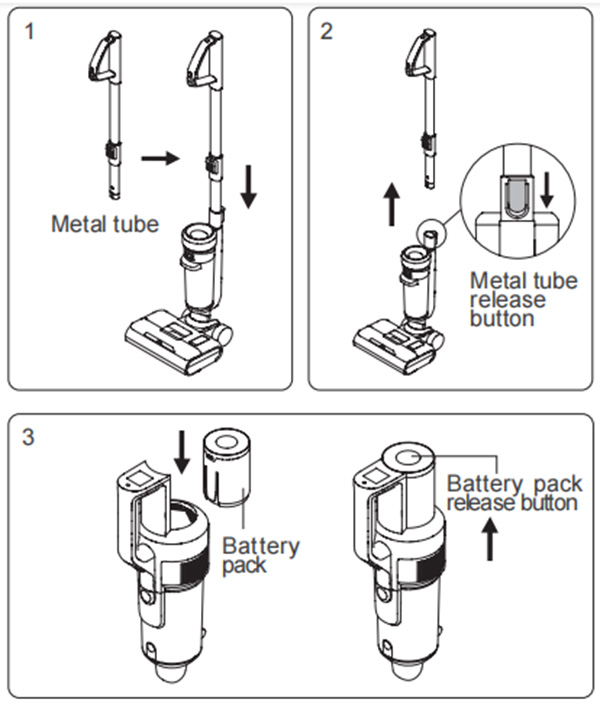

Włóż metalową rurkę do korpusu pionowo, aż usłyszysz dźwięk „kliknięcia”. Upewnij się, że metalowa rurka jest mocno zablokowana (rys. 1). Aby wyjąć metalową rurkę, naciśnij przycisk zwalniający metalową rurkę do końca i pociągnij metalową rurkę do góry. (rys. 2)
Montaż i demontaż pakietu akumulatorów
1.Wsuń akumulator wzdłuż szczeliny i mocno dociśnij akumulator, aż usłyszysz dźwięk „kliknięcia”. Zestaw baterii jest zablokowany.
2. Naciśnij przycisk zwalniania akumulatora i pociągnij akumulator w kierunku przeciwnym do montażu, aby odblokować akumulator.
Uwaga: Poza wymianą akumulatora, nie ma potrzeby częstego wyjmowania akumulatora.

Zestaw odkurzacza ręcznego

Włóż wlot ssący pojemnika na kurz odkurzacza ręcznego do rowka w pokrywie obudowy głównej.

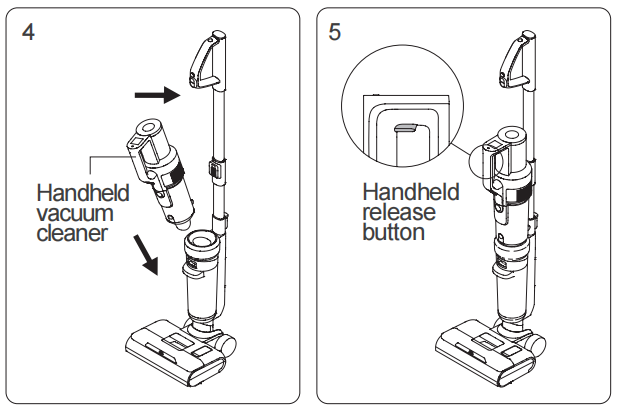

Przesuń odkurzacz ręczny w kierunku metalowej rury, aż usłyszysz dźwięk „kliknięcia”, odkurzacz ręczny został pomyślnie zainstalowany w korpusie głównym. W tym momencie urządzenie jest używane jako odkurzacz pionowy (rys. 4). Aby wyjąć odkurzacz ręczny, po prostu naciśnij przycisk zwalniający i unieś odkurzacz ręczny ukośnie do góry. (rys. 5)

Zespół podstawy ładującej

Dociśnij górną część podstawy ładującej w stronę dolnej podstawy ładującej, aż usłyszysz dźwięk „kliknięcia”. (Rys. 6-1)

Zespół uchwytu do ładowania

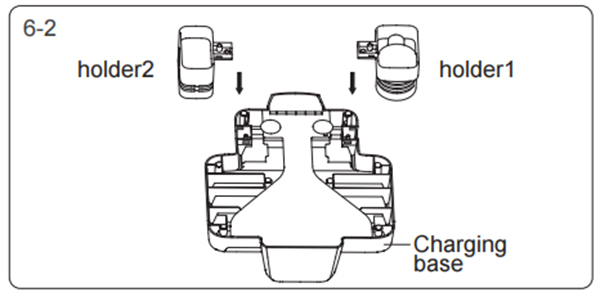

Wciśnij uchwyt 1 i uchwyt 2 do podstawy ładującej, aż usłyszysz dźwięk „kliknięcia”. (Rys. 6-2)

Umieść maszynę na stacji ładującej

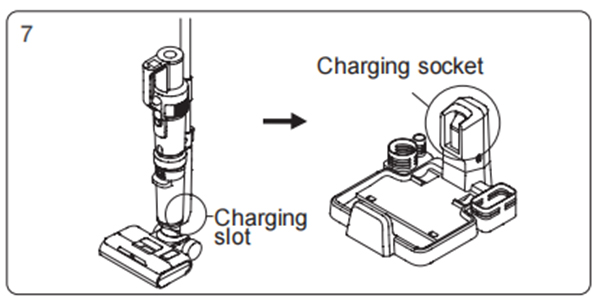

Aby ponownie umieścić maszynę w stacji ładującej, przytrzymaj uchwyt maszyny, aby ją podnieść, skieruj szczelinę ładowania na spodzie maszyny w stronę gniazda ładowania na stacji ładującej i umieść maszynę w stacji ładującej. Aby skorzystać z maszyny, przytrzymaj uchwyt maszyny i wyjmij maszynę z podstawy ładującej. (Rys. 7)

Montaż i demontaż zbiornika brudnej wody

Aby zdjąć zbiornik brudnej wody, przytrzymaj maszynę jedną ręką, a drugą ręką przytrzymaj zbiornik brudnej wody, naciśnij przycisk zwalniający zbiornik brudnej wody, aby wyciągnąć zbiornik brudnej wody. (Rys. 8-1)
Aby zmontować zbiornik brudnej wody, umieść dolną część zbiornika brudnej wody w korpusie głównym, dociśnij zbiornik brudnej wody w kierunku korpusu, aż usłyszysz dźwięk „kliknięcia”. (Rys. 8-2)

Montaż i demontaż okna szczotki i rolki szczotki

Aby zdjąć okno ze szczotką, przytrzymaj zatrzask okna ze szczotką i pociągnij do góry, aby wyjąć okno ze szczotką.
Aby złożyć okno szczotki, wyrównaj klipsy po dwóch stronach okna szczotki z gniazdami po dwóch stronach głowicy podłogowej. Naciśnij okno szczotki w dół, aż usłyszysz dźwięk „kliknięcia”. (Rys. 9)
Rozmontuj/złóż wałek szczotkowy: Wyciągnij lewą nasadkę wałka szczotkowego palcem, aby wyjąć wałek szczotkowy. Przytrzymaj nasadkę wałka szczotkowego, wsuń lewą stronę wałka szczotkowego do koła zębatego, umieść wałek szczotkowy w dyszy. (Rys. 10)
Montaż i demontaż zbiornika czystej wody
Aby zdjąć zbiornik czystej wody, przytrzymaj uchwyt zbiornika czystej wody i wyciągnij zbiornik czystej wody. Aby zamontować zbiornik czystej wody, włóż zbiornik czystej wody z powrotem do dyszy i wyrównaj z okienkiem szczotki. (ryc. 11)

Korzystanie z Produktu

Uwaga: Przed pierwszym użyciem należy całkowicie naładować urządzenie.

Korzystanie z odkurzacza pionowego

Naciśnij przycisk włączania/wyłączania na uchwycie, a ekran LCD i światła dekoracyjne zaświecą się. Domyślnie ustawiony jest tryb Auto (rys. 12). Naciśnij przycisk trybu, aby przełączyć się na tryb Podłoga (rys. 13). Naciśnij przycisk trybu dwa razy, aby przełączyć się na tryb Turbo (rys. 14). Naciśnij przycisk trybu trzy razy, aby przełączyć się na tryb Dywan (rys. 15).

Naciśnij ponownie przycisk trybu, aby powrócić do trybu automatycznego. Naciśnij ponownie przycisk włączania/wyłączania uchwytu, aby wyłączyć urządzenie, ekran wyświetlacza i dekoracyjne światła zgasną.

Uwaga:

1. Czyszcząc dywan, najpierw wyczyść szczotkę podłogową (więcej szczegółów w rozdziale „Czyszczenie i konserwacja, Czyszczenie szczotki podłogowej”), a następnie wymień rolkę szczotki dywanowej.
2. Podczas czyszczenia podłogi lub samodzielnego czyszczenia upewnij się, że okienko szczotki jest przesunięte do góry. (Rys. 16-1)
3. Podczas czyszczenia dywanu upewnij się, że okienko szczotki jest przesunięte w dół. (Rys. 16-2)
4. Gdy poziom naładowania akumulatora jest niższy niż 20%, nie można przełączyć urządzenia na tryb dywanowy ani tryb Turbo.

Funkcja rozpylania wody

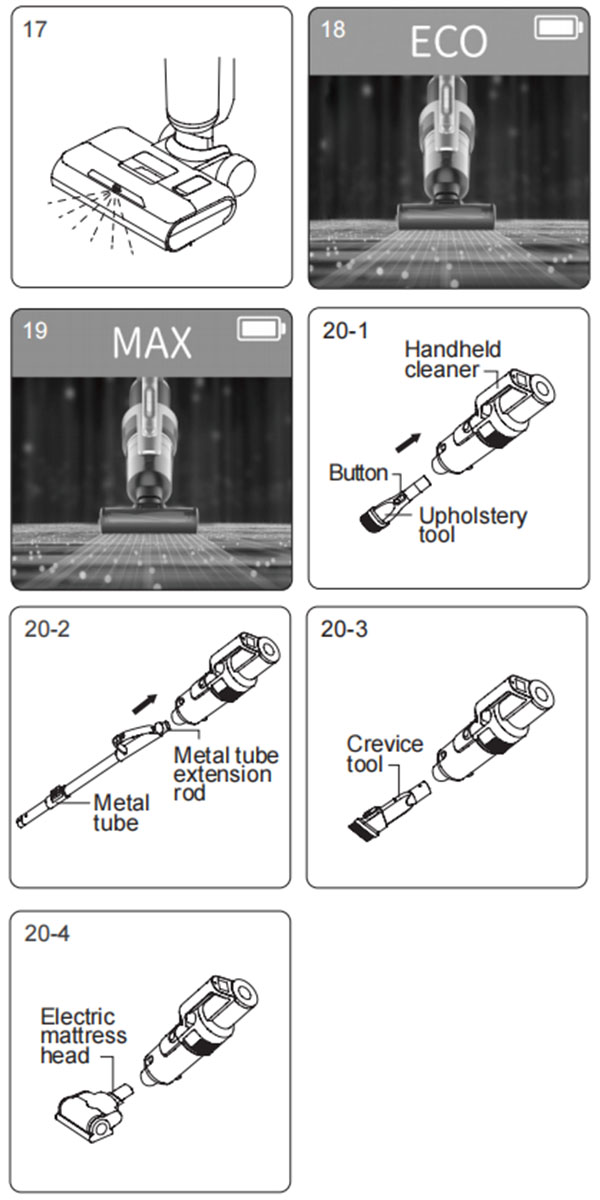

Gdy odkurzacz pionowy pracuje, naciśnij przycisk spryskiwacza, a dysza spryskiwacza zacznie pryskać wodą w kształcie wachlarza. Aby zatrzymać spryskiwanie wodą, zwolnij przycisk spryskiwacza. (Rys. 17)

Korzystanie z odkurzacza ręcznego

Zdejmij ręczny odkurzacz, naciśnij przycisk włączania/wyłączania na urządzeniu, wyświetlacz i lampki dekoracyjne zaświecą się. Domyślnie jest to tryb ECO (rys. 18), naciśnij przycisk trybu ręcznego, aby przełączyć na tryb MAX (rys. 19), a następnie naciśnij przycisk trybu ręcznego, aby powrócić do trybu ECO; naciśnij ponownie przycisk włączania/wyłączania na urządzeniu, aby wyłączyć maszynę, ekran wyświetlacza i lampki dekoracyjne zgasną.

Odkurzacz ręczny można podłączyć do końcówki do tapicerki, końcówki szczelinowej, elektrycznej końcówki do materacy lub metalowej rury, aby odkurzać różne miejsca.

1. Podłącz narzędzie do tapicerki, aby wyczyścić kurz i cząsteczki z powierzchni mebli. (Rys. 20-1)

2. Podłącz metalową rurkę, aby wyczyścić kurz w wysokich miejscach. Otwórz górną pokrywę metalowej rurki, naciśnij przycisk uchwytu do góry, aby wysunąć metalową rurkę, a następnie włóż rurkę do wlotu ssącego ręcznego odkurzacza, aby
wyczyść kurz w wysokim miejscu. (Ryc. 20-2)

3. Podłącz końcówkę do szczelin, aby wyczyścić wąskie miejsca. (Rys. 20-3)

4. Podłącz elektryczną głowicę materaca, aby oczyścić łóżko lub sofę z kurzu, włosów, roztoczy itp. (Rys. 20-4)

Note

1. Gdy poziom naładowania akumulatora jest niższy niż 20%, nie można przełączyć na tryb maksymalny.

2. Używając odkurzacza ręcznego, nie należy zbierać wody, gdyż może to spowodować uszkodzenie silnika.

Ładowanie maszyny

Podłącz adapter do źródła zasilania, umieść odkurzacz pionowy w stacji ładującej, aby rozpocząć ładowanie. (Rys. 21)

Note

1. Przed pierwszym użyciem należy całkowicie naładować akumulator, a przed drugim ładowaniem rozładować akumulator, aby zapewnić jego żywotność;
2. Jeżeli produkt nie będzie używany przez dłuższy czas, należy go ładować raz na trzy miesiące;
3. Jeśli nie korzystasz z ładowarki, wyjmij adapter z gniazdka, aby zapobiec ryzyku przypadkowego dotknięcia.

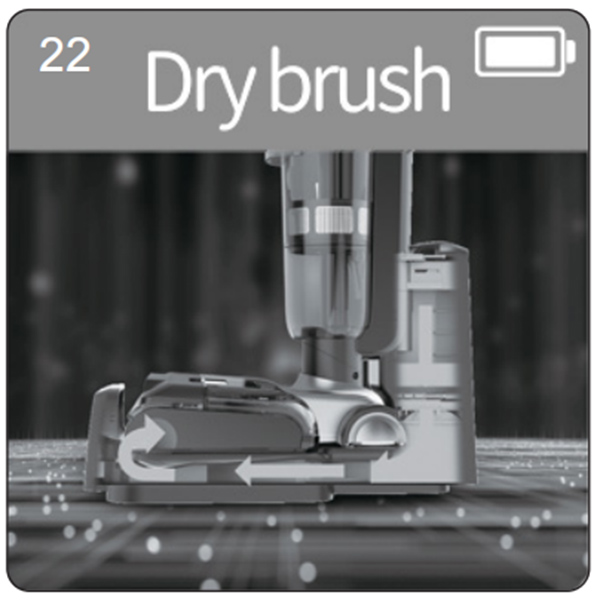

Funkcja suszenia powietrzem za pomocą szczotki walcowej (rys. 22)

W trybie ładowania naciśnij i przytrzymaj przycisk trybu uchwytu przez 3 sekundy, aby przejść do trybu suszenia szczotką na powietrzu na 4 godziny. Podczas procesu suszenia na powietrzu dekoracyjne światło świeci się, a wałek szczotki będzie się lekko obracał w pewnych odstępach, aby dostosować pozycję suszenia na powietrzu; Naciśnij ponownie przycisk trybu, aby wyłączyć tryb suszenia.

Note

Ten tryb ma na celu zapobieganie rozwojowi bakterii i powstawaniu nieprzyjemnych zapachów na wilgotnej szczotce. (Wyświetlacz pokazano na rys. 22)

Funkcja samooczyszczania szczotki i ścieżki powietrza

W trybie ładowania naciśnij przycisk samoczyszczenia, aby przejść do trybu czyszczenia (wyświetlacz pokazano na rys. 23). Po zakończeniu samoczyszczenia urządzenie przechodzi w tryb suszenia szczotki na powietrzu i powraca do trybu ładowania. Aby zakończyć tryb samoczyszczenia z wyprzedzeniem, podczas procesu samoczyszczenia naciśnij przycisk włączania/wyłączania, a urządzenie powróci do trybu ładowania.

Note

1. Tryb samoczyszczenia służy wyłącznie do czyszczenia ścieżki powietrza głowicy podłogowej i wałka szczotki twardej podłogi. Nie uruchamiaj trybu samoczyszczenia na wałku szczotki dywanowej.
2. Przed włączeniem trybu samoczyszczenia, najpierw opróżnij zbiornik na brudną wodę, sprawdź, czy urządzenie zostało solidnie umieszczone na podstawce ładującej, adapter jest podłączony do gniazdka i do podstawki ładującej. Zbiornik na czystą wodę zatrzymuje co najmniej połowę objętości wody; Po zakończeniu samoczyszczenia, ponownie wyczyść zbiornik na brudną wodę.
3. Gdy poziom naładowania akumulatora jest mniejszy lub równy 10%, nie można włączyć trybu samooczyszczania i można go włączyć normalnie po pewnym czasie ładowania.

Wskaźnik pustego zbiornika czystej wody

Podczas korzystania z funkcji spryskiwania wodą, głos/ekran pokazuje „Brak czystej wody, napełnij wodą” (Rys. 24 i Rys. 25 wyświetlają się naprzemiennie), wyłącz maszynę i dodaj wody do zbiornika z czystą wodą. Podczas korzystania z trybu samoczyszczenia clea, jeśli zostanie wykryte, że w zbiorniku z czystą wodą nie ma wody, samoczyszczenie wałka szczotkowego zostanie zatrzymane. Aby kontynuować samoczyszczenie, dodaj wody do zbiornika z czystą wodą i opróżnij zbiornik z brudną wodą, a następnie ponownie uruchom tryb samoczyszczenia.

Note

Podczas dodawania czystej wody można dodać dostępny w zestawie środek czyszczący JIMMY. Proporcje wynoszą około 1 nakrętkę butelki środka czyszczącego na jeden pełny zbiornik wody. Temperatura wody nie może przekraczać 40°C.

Napełnij zbiornik czystej wody: Po wyjęciu zbiornika czystej wody otwórz korek wlewu wody, obróć go na bok, aby odsłonić otwór wlotowy wody, wlej czystą wodę i środek czyszczący, a następnie ponownie włóż wtyczkę do pierwotnej pozycji i ponownie zainstaluj zbiornik czystej wody do podłogi. (Rys. 26)

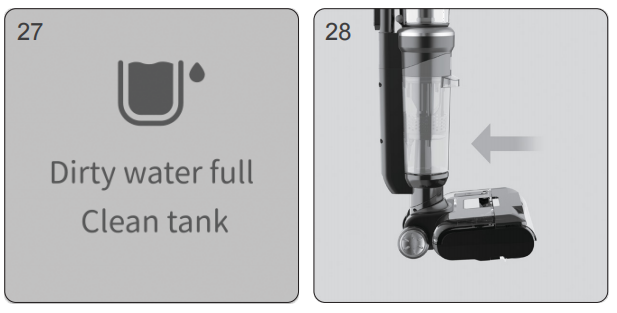

Wskaźnik pełnego zbiornika na brudną wodę Gdy odkurzacz pionowy wykryje, że zbiornik na brudną wodę jest pełny, całe urządzenie zatrzyma się i wyda przypomnienie głosowe. Wyczyść pełny zbiornik na brudną wodę i odłóż go z powrotem. (Wyświetlane naprzemiennie rys. 27 i rys. 28) Gdy w trybie samoczyszczenia zostanie wykryte, że zbiornik na brudną wodę jest pełny, urządzenie zatrzyma się i wyda przypomnienie głosowe. Wyczyść pełny zbiornik na brudną wodę i odłóż go z powrotem. Czyszczenie zbiornika na brudną wodę: Zdejmij górną pokrywę zbiornika na brudną wodę i ramę filtra, wylej brudną wodę, złóż zbiornik na brudną wodę po umyciu i odłóż go z powrotem na głowicę podłogową. (szczegóły znajdują się w części „Czyszczenie i konserwacja zbiornika na brudną wodę”)

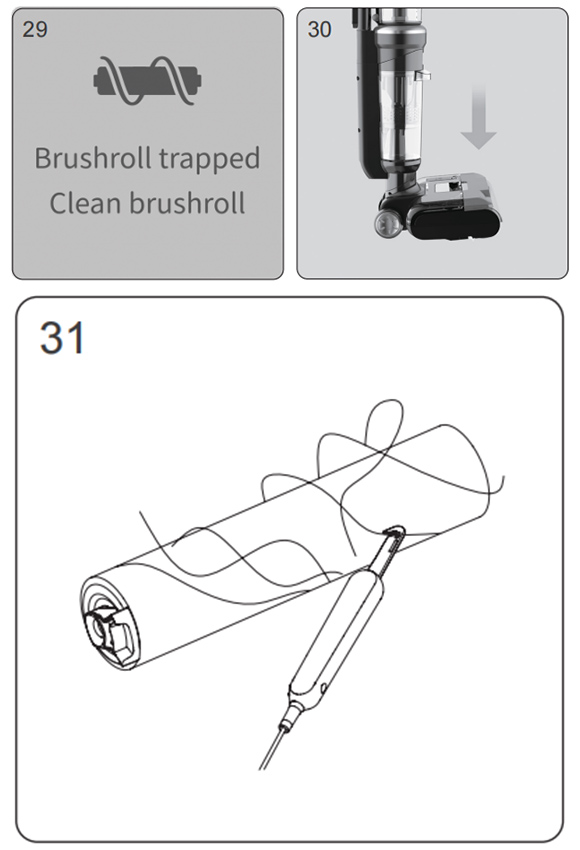

Wskaźnik zablokowania wałka szczotkowego Gdy odkurzacz jest w trybie pracy lub czyszczenia, jeśli wałek szczotkowy jest zablokowany, całe urządzenie zatrzyma się i wyda przypomnienie głosowe. (Rys. 29 i Rys. 30 wyświetlają się naprzemiennie) Wyjmij wałek szczotkowy, wyczyść obce ciała lub splątane włosy na wałku szczotkowym. Czyszczenie wałka szczotkowego: Po wyjęciu okna wyciągnij wałek szczotkowy, użyj ostrza na szczotce czyszczącej, aby obciąć włosy nawijające się na wałek szczotkowy i wyczyść obce ciała przyczepione do wałka szczotkowego i głowicy podłogowej, zamontuj wałek szczotkowy i tylną część okna. (Rys. 31) (szczegóły znajdują się w części „Czyszczenie i konserwacja zespołu głowicy podłogowej”)

Wskaźnik zablokowania ścieżki powietrza Gdy odkurzacz pionowy pracuje lub jest w trybie samoczyszczenia, jeśli ścieżka powietrza jest zablokowana, urządzenie zatrzyma się i wyda przypomnienie głosowe. Postępuj zgodnie z instrukcjami na ekranie wyświetlacza, aby sprawdzić możliwe zablokowane części i wyczyścić. Gdy odkurzacz ręczny pracuje, jeśli ścieżka powietrza jest zablokowana, odkurzacz automatycznie się zatrzyma. W tym momencie należy wyczyścić pojemnik na kurz i filtr HEPA. (Treść wyświetlana na ekranie jest następująca: zablokowanie odkurzacza pionowego pokazano na rys. 32-1, 32-2, 32-3, 32-4, 32-5, a zablokowanie odkurzacza ręcznego pokazano na rys. 32-1, 32-2)
Czyszczenie ścieżki powietrza: 1. Rozmontuj zbiornik na brudną wodę, wyjmij górną pokrywę zbiornika na brudną wodę i filtr, umyj wszystkie części i złóż je z powrotem. 2. Za pomocą szczotki do rur wyczyść brud, ciała obce i włosy wewnątrz ścieżki powietrza odkurzacza podłogowego. 3. Wyjmij pojemnik na kurz, opróżnij pojemnik na kurz, wyjmij filtr HEPA, a następnie wyjmij cyklon i rozmontuj go, wyczyść wszystkie części i ponownie złóż pojemnik na kurz. (Więcej informacji można znaleźć w części „Czyszczenie i konserwacja”)

Funkcja głosowa Głos nowego urządzenia jest domyślnie włączony. Aby wyłączyć funkcję głosową, naciśnij przycisk wyciszenia; aby włączyć funkcję głosową, naciśnij ponownie przycisk wyciszenia. (Rys. 33) Uwaga: Podczas korzystania z odkurzacza ręcznego nie ma funkcji głosowej.

Wskaźnik naładowania baterii Gdy odkurzacz pionowy pracuje, jeśli głos przypomina „Niski poziom naładowania baterii. Naładuj baterię”, Proszę używać go po naładowaniu. (Rys. 34) Gdy odkurzacz pionowy pracuje, jeśli głos przypomina „Niski poziom naładowania baterii. Urządzenie zostanie wkrótce wyłączone. Naładuj baterię”, bateria jest bliska wyczerpania i urządzenie wyłączy się automatycznie. Należy naładować, aby móc korzystać z urządzenia. Podczas korzystania z odkurzacza ikona w prawym górnym rogu ekranu wyświetla poziom naładowania baterii po lewej stronie: pełna siatka oznacza 75% do 100% baterii; siatka 3/4 oznacza 50% do 75% baterii; siatka 1/2 oznacza 25% do 50% baterii; siatka 1/4 oznacza 1% do 25% baterii; pusta oznacza, że ​​bateria jest rozładowana i należy ją naładować przed użyciem.

Czyszczenie i konserwacja Czyszczenie zbiornika na brudną wodę (rys. 35) Po wyłączeniu odkurzacza wyjmij zbiornik na brudną wodę, podnieś górną pokrywę zbiornika na wodę i wyjmij z niego ramę filtra piankowego, otwórz pokrywę otwieraną ramy filtra piankowego, wyjmij filtr piankowy. Wylej brudną wodę i brud do zbiornika na wodę, a następnie umyj zbiornik na brudną wodę, pokrywę zbiornika na wodę, ramę filtra piankowego i filtr piankowy. Jeśli w rurze zbiornika na brudną wodę znajdują się ciała obce, można je wyczyścić szczotką czyszczącą; osusz powyższe części po umyciu. Następnie ponownie zmontuj wszystkie części w zbiorniku na brudną wodę. Uwaga: 1. Po użyciu odkurzacza pionowego zaleca się natychmiastowe wyczyszczenie zbiornika na brudną wodę; 2. Podczas ponownej instalacji filtra nie składaj czarnej miękkiej gumy pod filtrem. Czyszczenie głowicy podłogowej (rys. 36) Po wyjęciu okna wałka szczotkowego, wałka szczotkowego, zbiornika na czystą wodę i zbiornika na brudną wodę włóż szczotkę czyszczącą przez okrągły otwór poniżej miejsca instalacji zbiornika na brudną wodę, aby usunąć ciała obce i kamień z rury oraz zatkane włosy; Za pomocą ostrza na szczotce czyszczącej odetnij splątane włosy na wałku szczotkowym; Wytrzyj brudne części urządzenia (wałek szczotkowy można umieścić w uchwycie na akcesoria w celu wysuszenia). Uwaga: Nie myj oddzielnie końcówki podłogowej po wyjęciu wałka szczotkowego.

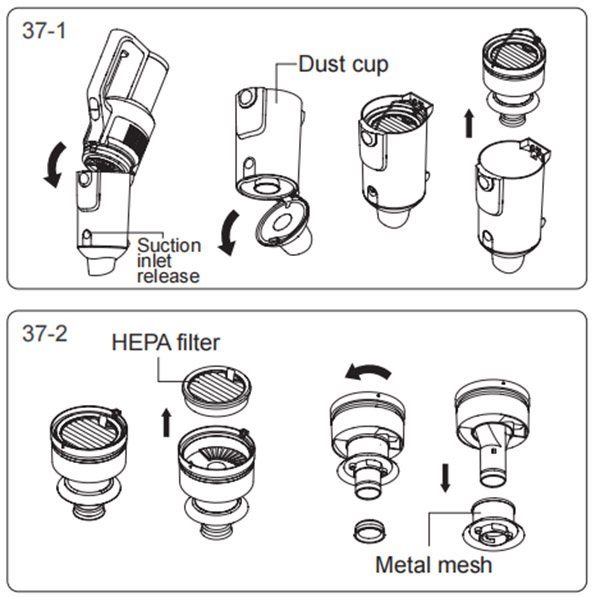

Czyszczenie pojemnika na kurz (Rys. 37-1,37, 2-XNUMX) Naciśnij przycisk zwalniania pojemnika na kurz, aby wyjąć pojemnik na kurz z odkurzacza ręcznego; naciśnij przycisk zwalniania wlotu ssącego, aby otworzyć wlot ssący i opróżnić pojemnik na kurz; Wyjmij zespół cyklonu; Wyjmij filtr HEPA; Przytrzymaj metalową siatkę, obróć ją, aby odblokować metalową siatkę, a następnie wyjmij ją w dół. Po wyczyszczeniu, wytarciu i wysuszeniu każdej części, złóż pojemnik na kurz po kolei, a następnie zainstaluj go w odkurzaczu ręcznym.
